Quando eu penso em rede cabeada, uma peça sempre me vem à cabeça antes de qualquer teste ou configuração: o conector. Ele parece simples, quase discreto, mas basta um encaixe mal feito para câmera cair, gravador perder comunicação ou ponto de rede oscilar sem aviso. Em sistemas de segurança eletrônica e infraestrutura de TI, eu já vi isso acontecer em empresa, condomínio e casa.
O conector de rede é a ponte física entre o cabo e o equipamento.
No dia a dia de quem instala câmeras, DVR, NVR, controladores de acesso e roteadores, entender o conector cabo de rede evita retrabalho. Na prática, ele fecha o circuito de comunicação e permite que dados trafeguem com estabilidade. Em projetos maiores, como os atendidos pela BJSEG, essa escolha influencia tanto a montagem quanto a manutenção futura.
O que faz um conector de rede
Eu gosto de explicar de forma direta. O cabo leva o sinal. O conector entrega esse sinal ao equipamento. Sem essa terminação correta, a rede pode até funcionar por um tempo, mas tende a falhar.
Nos sistemas de segurança, isso aparece muito em:
Câmeras IP com perda de imagem;
NVR com portas sem link estável;
Interfones e controle de acesso com comunicação intermitente;
Pontos de rede corporativos com baixa velocidade.
Uma conexão bem montada reduz falhas, ruídos e quedas de comunicação.
Eu já acompanhei instalação em que o problema parecia ser da câmera, mas era apenas a ordem dos fios errada no plugue. Curto. Simples. E caro, se ninguém percebe rápido.
Tipos mais usados na prática
Os conectores mais comuns em redes Ethernet são os RJ45. Eles aparecem em duas formas principais: macho e fêmea. Embora o nome seja muito conhecido, muita gente ainda confunde aplicação.
RJ45 macho
É o plugue que vai na ponta do cabo e entra diretamente na porta do switch, roteador, câmera IP, computador ou gravador. É o modelo usado na crimpagem do cabo de patch cord ou em instalações sob medida.
Se a ideia for montar cabos em campo, eu costumo observar também o tipo de plugue. Há versão comum e versão passante. Um exemplo é o plug modular RJ45 CAT5 azul, muito usado em aplicações compatíveis com essa categoria. Já para redes mais atuais, o conector RJ45 CAT6 passante ajuda bastante na conferência visual dos fios antes do corte final.

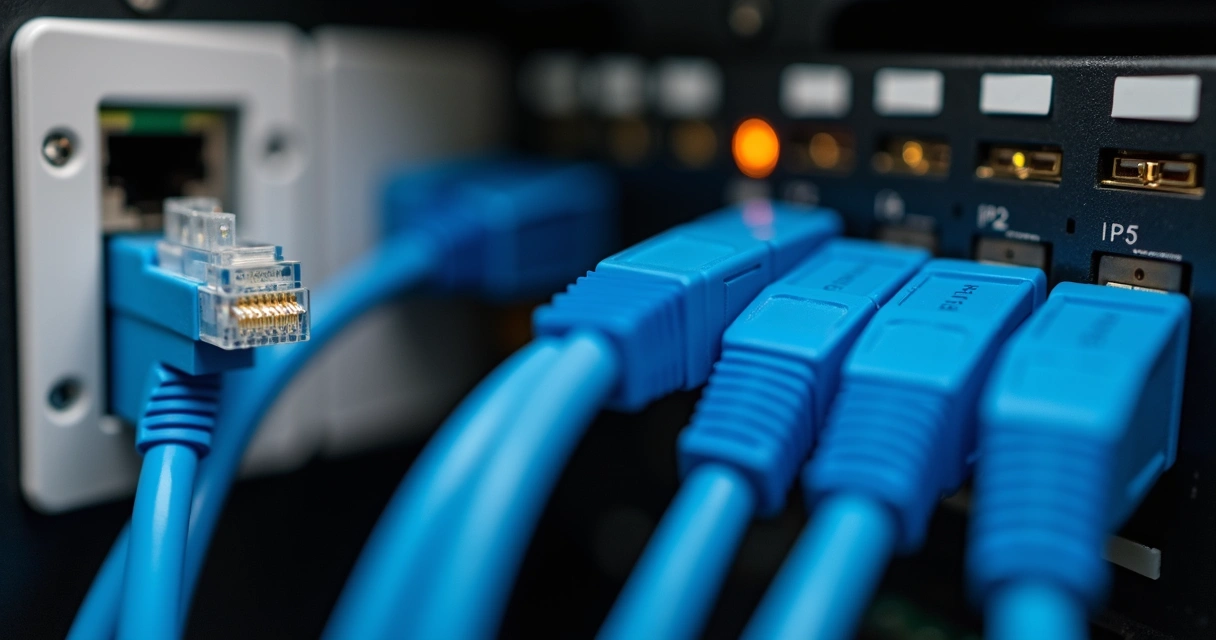

RJ45 fêmea
Esse modelo recebe o plugue macho. Eu o encontro em keystones, espelhos de parede, caixas de sobrepor, patch panels e tomadas de rede. Ele é comum quando a instalação pede acabamento melhor e manutenção mais limpa.
Bom conector evita dor de cabeça.
Quando penso em ambiente corporativo ou condomínio, quase sempre prefiro pontos fixos com RJ45 fêmea e patch cords prontos na ponta dos equipamentos. Fica mais organizado.
CAT5, CAT5e e CAT6: onde entra a compatibilidade
Nem todo conector serve bem para qualquer cabo. Isso parece detalhe, mas não é. A categoria do cabo influencia diâmetro, espessura do condutor e desempenho esperado.
Conector e cabo precisam ser compatíveis em categoria e construção física.
Na prática, eu observo estes pontos:
CAT5 e CAT5e são comuns em redes de menor exigência e muitos sistemas legados;
CAT6 suporta melhor cenários com mais tráfego e maior margem de desempenho;
Cabos 100% cobre costumam entregar resultado mais confiável;
Plugues CAT6 nem sempre encaixam bem em cabos mais finos ou fora do padrão.
Para quem vai montar vários pontos de uma vez, uma solução prática é usar lotes fechados, como a caixa com 100 conectores RJ45 CAT5e ou o kit com 100 conectores RJ45 CAT6 passante. Se o projeto pede metragem para várias terminações, eu também vejo muito uso de bobina como o cabo de rede CAT5e 305 m azul 100% cobre.
Padrão T568A e T568B
Eu considero esse ponto um divisor entre instalação profissional e improviso. Os padrões T568A e T568B definem a ordem das cores dos oito fios no conector. Os dois funcionam, desde que a padronização seja mantida nas duas pontas, salvo quando se deseja um cabo crossover em aplicações específicas.
Na maioria dos projetos atuais, eu encontro mais o T568B. A sequência é:
Branco com laranja;
Laranja;
Branco com verde;
Azul;
Branco com azul;
Verde;
Branco com marrom;
Marrom.
O erro mais comum na crimpagem é inverter pares ou perder a sequência de cores.
Eu já vi técnico experiente errar por pressa. Por isso, confiro duas vezes antes de crimpar. Parece excesso de cuidado, mas poupa tempo.
Como escolher o modelo certo
A escolha depende do tipo de cabo, do local da instalação e do padrão de acabamento. Eu sigo uma lógica simples.
Se vou ligar equipamento direto, penso no plugue macho. Se vou terminar um ponto fixo na parede ou no rack, penso no conector fêmea. Se o cabo é CAT6, procuro terminação feita para essa categoria. Se o ambiente terá muitas montagens, conectores passantes ajudam na agilidade e na conferência.
Também observo:
Se o cabo é rígido ou flexível;
Se a rede ficará exposta a poeira e manuseio frequente;
Se haverá necessidade de manutenção rápida no futuro;
Se o volume de pontos justifica comprar em caixa ou kit.
Em distribuidores com foco em instaladores, como a BJSEG, essa separação entre categorias e aplicações ajuda bastante na hora de comprar sem erro.
Passo básico para instalar

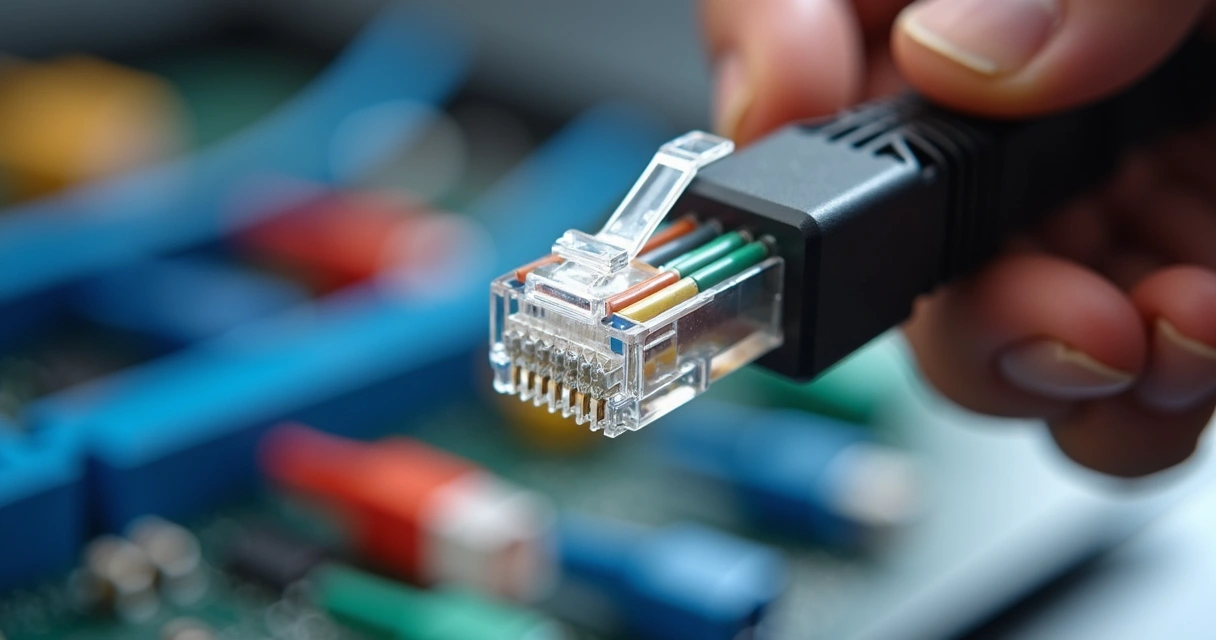

Quando eu faço a crimpagem de um plugue RJ45, sigo uma sequência curta e segura:
Retiro a capa do cabo com cuidado para não ferir os condutores;
Desfaço os pares o mínimo possível;
Alinho os fios conforme T568A ou T568B;
Corto as pontas no mesmo tamanho;
Insiro os fios até o final do conector;
Crimpo com alicate adequado;
Testo a continuidade e o link.
Quanto menos os pares forem abertos, melhor tende a ficar o desempenho da rede.
Para conector fêmea, o processo muda um pouco. Em vez de crimpagem, faço a terminação com ferramenta de impacto ou sistema de encaixe, de acordo com o modelo. O cuidado com a sequência das cores continua o mesmo.
Erros que eu evito em qualquer instalação
Alguns erros aparecem tanto em residência quanto em empresa. E quase sempre o defeito surge depois.
Misturar padrão de cores entre uma ponta e outra sem intenção;
Usar conector inadequado para a categoria do cabo;
Deixar fio curto demais dentro do plugue;
Esmagar o cabo com abraçadeiras apertadas;
Passar rede junto com energia por longos trechos;
Não testar depois da montagem.
Eu sempre digo que teste de cabo não é luxo. É rotina. Em condomínios e empresas, isso evita voltar ao local por uma falha pequena que poderia ter sido vista na hora.
Conclusão
Escolher bem o conector cabo de rede faz diferença na estabilidade da comunicação, no acabamento da instalação e na manutenção futura. Seja em câmeras IP, controle de acesso, pontos corporativos ou rede residencial, eu vejo que o bom resultado nasce da soma de três cuidados: categoria compatível, padrão de cores correto e montagem bem feita.
Se você quer montar sua rede com mais segurança e comprar materiais alinhados ao dia a dia do instalador, vale conhecer as opções da BJSEG e encontrar os conectores, cabos e acessórios certos para o seu projeto.
Perguntas frequentes
O que é um conector de cabo de rede?
É a peça que termina o cabo de rede e permite sua ligação a equipamentos ou pontos fixos. No caso do RJ45, ele conecta o cabo a câmeras IP, switches, roteadores, computadores, patch panels e tomadas de rede.
Quais são os tipos de conectores existentes?
Os mais usados são o RJ45 macho e o RJ45 fêmea. O macho é o plugue crimpado na ponta do cabo. O fêmea aparece em keystones, espelhos, caixas e patch panels. Também existem versões para CAT5e e CAT6, além de modelos passantes.
Como fazer a instalação do conector RJ45?
Eu retiro a capa do cabo, organizo os fios no padrão T568A ou T568B, corto todos no mesmo tamanho, insiro no plugue até o fim, crimpo com alicate apropriado e testo o cabo. O cuidado com a ordem das cores e com o encaixe total dos fios evita falhas.
Onde comprar conectores de rede confiáveis?
O ideal é buscar um distribuidor que atenda instaladores e trabalhe com itens para segurança eletrônica e infraestrutura. A BJSEG oferece opções de conectores, cabos e acessórios para projetos em empresas, condomínios e residências.
Quanto custa um conector de cabo de rede?
O preço varia conforme categoria, formato, material e quantidade da embalagem. Um plugue unitário costuma ter valor baixo, enquanto caixas e kits com 100 peças oferecem melhor custo por unidade para quem instala com frequência.
